履帶芯金鐵齒專用三工位熒光磁粉探傷機檢測線結構圖示說明
HCDG-2000型履帶芯金鐵齒專用三工位熒光磁粉探傷機檢測線，整機采用國家標準槽鋼型材、板材作主體，剪、折、焊接、而成。按廠家需求設計成機電一體結構PLC控制操作簡便且不多占用需方廠房面積，是履帶芯金鐵齒工件檢測的理想機型。以下是履帶芯金鐵齒磁粉探傷機結構示意圖及相關組件介紹，供參考選購；

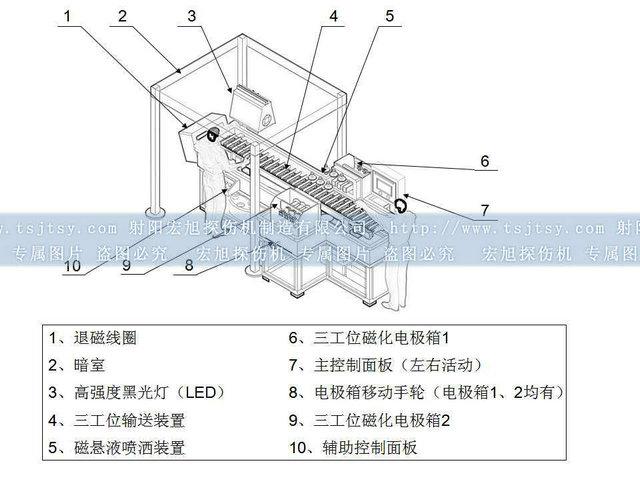

結構簡圖
注明：暗室布未在圖上標示，請?jiān)谠O(shè)備組裝好之后，將配套的暗室框架安裝與高強度紫外燈處，可得到熒光觀察的最佳觀察環境，便于觀察者觀察。
|
序號 |
名稱 |
功能說明 |
|
1 |
退磁線圈 |
配下滑道與輸送裝置相連，工件可自動下滑退磁后進入料框 |
|
2 |
暗室 |
框架式暗室，裝上遮光簾后可提供熒光觀察的最佳觀察環境功能 |
|
3 |
高強度黑光燈(LED) |
UVLED-365冷光源紫外燈配上下高度調節螺桿及左右移動滑軌 |
|
4 |
三工位輸送裝置 |
根據齒圈的內外孔徑調節中心高便于閉路磁軛穿棒 |
|
5 |
磁懸液噴淋裝置 |
配套萬向噴淋管，可地齒圈全方位噴淋磁懸液 |
|
6 |
三工位磁化電極箱1 |
（定位）周縱向磁化裝置 |
|
7 |
主控制面板（左右活動） |
主控制面板位于上料位右側，可按操作者需要左右擺動可定位鎖緊 |
|
8 |
電極箱移動手輪 |
1、2磁化電極箱手動移動裝置，可在70到400mm之間調節極間距 |
|
9 |
三工位磁化電極箱2 |
（夾緊）周縱向磁化裝置 |
|
10 |
輔助控制面板 |
位于觀察位便于磁痕觀察者對設備的操控 |
注明：本機在暗室另配有排風扇及日光燈。
產品圖文介紹
詳見：http://www.hbkaoyan.com.cn/cftsjg/xjtsj/
功能特點及技術參數
詳見：http://www.hbkaoyan.com.cn/industry/964.html
控制面板介紹
