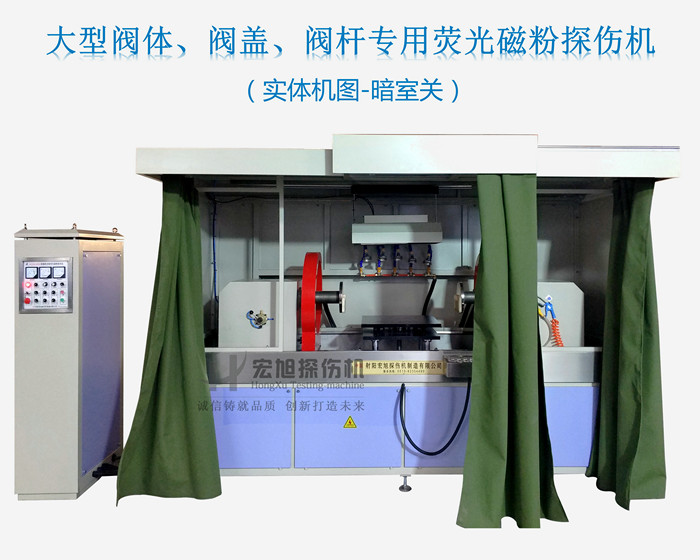

大型閥門組件閥體閥蓋閥桿專用熒光磁粉探傷機技術參數
大型閥門組件閥體閥蓋閥桿專用熒光磁粉探傷機，專用于≯2噸閥門部件進行無損檢測的非標設備，本機根據客戶提供閥門組件的圖紙、重量、日檢測量及檢測工藝要求定設計。具體技術參數如下：
序號 | 名稱 | 說明 |
1 | 輸入電源 | 380V 50HZ 三相四線 450A（瞬時2S） |
2 | 氣源氣壓 | 0.4--0.8MPa （用戶自備空氣壓縮機） |
3 | 輸出電流 | 周向：AC:0 — 8000A（連續可調，帶斷電相位控制） |
縱向：0 — 20000AT（連續可調，帶斷電相位控制） | ||
4 | 磁化方式 | 周向采用直接通電法或中心導體法、縱向采用線圈感應法 |
5 | 磁化功能 | 單周向交流磁化、單縱向交流磁化、周縱向交流復合磁化 |
6 | 檢測方法 | 連續法、剩磁法 |
7 | 工件支承 | 承重平臺≤2噸（電機電動升降，可水平方向360度手動旋轉） |
8 | 操作方式 | 自動控制和手動操作 |
9 | 極間距 | 550-1200mm（電機電動調節*2） |
10 | 夾緊方式 | 雙氣缸氣動夾緊（氣源用戶自備） |
11 | 夾緊行程 | 50mm×2 |
12 | 磁化線圈 | 雙磁化線圈，氣動，行程450mm×2（氣動功能在最大極間距下可用，其它極間距下僅可跟隨電極箱移動 |
13 | 噴液功能 | 自動和手動外噴 |
14 | 退磁效果 | Br≤0.2mT（衰減式退磁） |
15 | 紫外線強度 | 懸吊式高強度紫外燈，距工件表面381mm處不小于1000μw/cm2（可移動）； |
手持式高強度紫外燈，距工件表面380mm處不小于4000μw/cm2 | ||
16 | 靈敏度 | 按《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定，A1型試片30/100在工件的任意方位顯示清晰。 |
17 | 暗室結構 | 頂部配裝滑動開合門（手動），便于大型工件的吊裝 |
18 | 照明燈 | ×1日光管 |
19 | 排風扇 | ×1 |
注明：本閥門組件磁粉探傷機屬于非標定制型設備，具體功能參數會因工件尺寸、重量、日檢測量、需方工藝要求等變化，如有采購意向，請聯系我公司提供所需檢測零件的外型尺寸，及檢測工藝要求，我公司技術人員會第一時間與您溝通，針對性給您提供詳細的設備方案及準確價格，確保您所采購設備符合貴公司的需要以及先進性。
